CPR TERMİNOLOJİ

CE İşareti

CE İşareti Nasıl Uygulanacak?

CE  İşareti ürünlerin serbest dolaşımını sağlayabilmek amacıyla Avrupa Birliği'nin, 1985 yılında oluşturduğu "Yeni Yaklaşım" çerçevesinde uygulanan bir sağlık ve güvenlik işaretidir. AB genelinde kullanılmış olan değişik uygunluk işaretleri yerine AB direktiflerine uygunluğu belirten tek tip bir AB işareti kullanılması amaçlanmıştır.

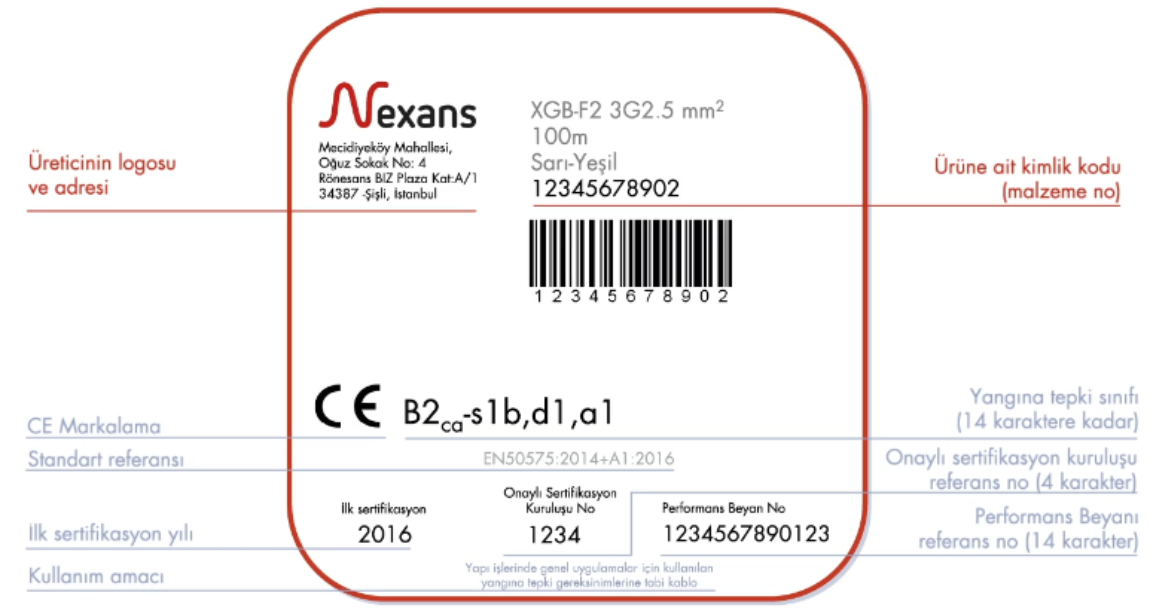

Yapı Malzemeleri Yönetmeliği (CPR) gereğince de CE işareti uygulanması zorunlu olup uygulama yapılırken 10 adet bilgi gerekmektedir:

•CE işareti

•Onaylı Kuruluş Kimlik Numarası (ID)

•Üreticinin isim ve adres bilgisi

•İlk sertifika veriliş tarihi

•Performans Beyan Kimlik Numarası (PB ID)

•Uyumlaştırılmış Avrupa standardı

•Ürün Kimlik Numarası (ID)

•Kullanım amacı

•Performans

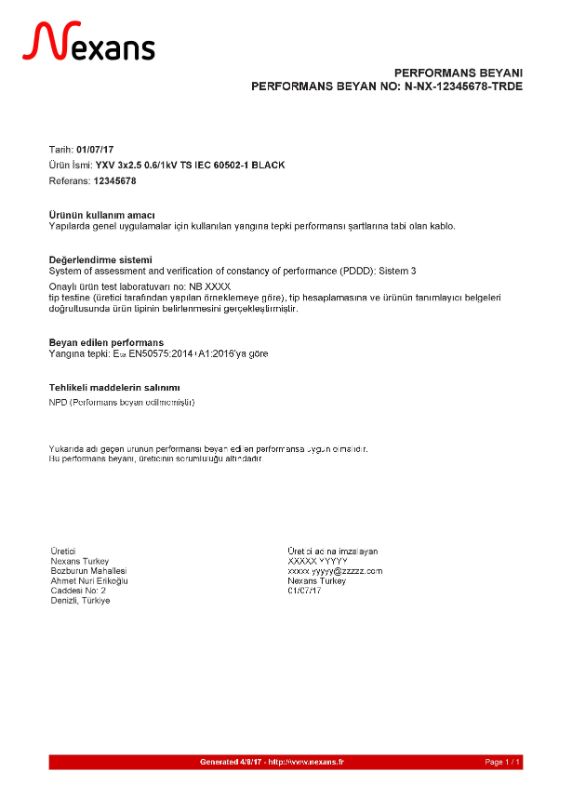

Performans Beyanı

Performans Beyanı, Yapı Malzemeleri Yönetmeliği'ne tabi olan ürünler için düzenlenmesi zorunlu olan bir belgedir

Performans Beyanı, Yapı Malzemeleri Yönetmeliği'nin (CPR'ın) önemli bir parçasıdır. Bir ürünün performansı hakkında bilgi sağlar. Avrupa uyumlaştırılmış standardı kapsamında olan veya Avrupa Teknik Değerlendirmesi yapılmış olan her yapı malzemesi bu Beyana ihtiyaç duyar ve CE işareti taşımalıdır. Bu, şeffaflığın arttırılmasına yardımcı olur ve Avrupa Ekonomik Bölgesi'nde sebest dolaşım ile işleyişi geliştirir.

Performans Beyanı, yasal olarak her ürün tipi için yerel dilde ve elektronik ortamda bulundurulmalıdır ve üretimin bitmesi durumunda üretimin bittiği tarihten itibaren 10 yıl kullanıcılara ulaşılabilir olarak arşivlenmelidir.

Performans Beyanı'nın sabit bir formatı bulunmaz fakat aşağıdaki bilgileri içermek durumundadır:

1-Performans Beyan Numarası (İmalatçı belirler)

2-Ürün Kimlik Numarası

3-Kullanım amacı

4-İmalatçının ismi, ticari ünvanı

5-Yapı malzemesine uygulanabilir olan Performans Değişmezliğinin Değerlendirilmesi ve Doğrulanması sistem/lerinin numarası

6-Uyumlaştırılmış standardın referans numarası ve yayım tarihi

7-Onaylanmış kuruluş/ların kimlik numarası

8-Uyumlaştırılmış standarda göre temel karakteristik ve buna bağlı performans seviyesi (Performans beyan edilmeyecekse NPD harfleri kullanılır)

9-İmza

Diğer CPR Terimleri

TS EN 50399 Standardı

TS EN 50399: "Yangın ortamlarındaki kablolar için ortak deney yöntemleri- Alev ilerleme deneyi sırasında kabloların üzerinde duman oluşma ölçümü ve ısı salınımı- Deney donanımı,işlemler,sonuçlar".

TS EN 50399, Yapı Malzemeleri Yönetmeliği uyarınca sınıflandırmayı başarmak için kabloların yangın performansına tepkisinin değerlendirilmesi için test cihazlarını ve test prosedürlerini belirtir.

Test yöntemi, dikey bir kablo merdivenine monte edilen çoklu kabloların orta ölçekli bir yangın testini tanımlar ve bu kabloların yanma davranışını değerlendirmek ve doğrudan bir performans beyanı sağlamak için belirlenmiş bir alev kaynağı ile gerçekleştirilir. Test kabloların ateşlenmesinden kaynaklanan bir kablo yangınının erken aşamaları için veri sağlar. Kablo boyunca alevlerin yayılma tehlikesine, yangının başlangıç bölmesine bitişik alanları etkileme potansiyeli için ısı salınım oranının ölçülmesine ve ışığı engelleyen dumanın oluşumunun ölçülmesiyle başlangıç odasında ve çevresindeki muhafazalarda görüş seviyesinin azalması tehlikesine değinmektedir.
Aşağıdaki parametreler, test sırasında tanımlanan koşullar altında belirlenebilir:
a) Alev yayılımı;
b) ısı salınım oranı;
c) toplam ısı çıkışı;
d) duman üretim oranı;
e) toplam duman üretimi;
f) yangın büyüme oranı endeksi;
g) alevli damlacıkların / parçacıkların oluşması.

Cihaz, EN 60332-3-10'a dayanıyor ancak test sırasında ısı yayılımını ve duman üretimini ölçmek için ek enstrümantasyona sahip. Diğer standart testler için kanıtlanmış olan bu ilave ölçüm tekniklerinin, örneğin; Yapı malzemeleri için, elektrik kablolarının yangın performansına tepkiyi değerlendirmek için uygundur. Bu teknikler ısı yayılımı ve duman oluşumu ölçümlerini içerir. EN 60332-3-10'da açıklanan mevcut test yöntemleriyle karşılaştırıldığında, daha hassas ve hassas olan ve daha geniş yelpazede yangın performansı seviyeleri sağlayan daha kapsamlı bir değerlendirme sistemi sağlarlar.
Kabloların asıl kurulu konfigürasyonu, alev yayılımının, ısı yayılımının ve gerçek bir yangında meydana gelen dumanın üretim seviyesinde önemli bir belirleyici olabileceğinden, ölçülen parametrelerin farklı güvenlik seviyelerine gerçek kablo tesisatlarıyla ilişkilendirilmesine özen gösterilmelidir. Bu parametreler:

a) Yangına maruz kalan yanıcı malzemelerin hacmi ve kabloların yanmasıyla oluşabilecek herhangi bir alev veya ısı;
b) Kabloların geometrik şekli ve bir muhafaza ile olan ilişkileri;
c) Kabloların yaydığı gazların tutuşma sıcaklığı;
d) belirli bir sıcaklık artışı için kablolardan salınan yanıcı gaz miktarı;
e) kablo tesisatından geçen havanın hacmi;
f) Kablonun yapısı, örn. Zırhlı veya zırhlı olmayan, çoklu veya tekli çekirdek.

Yukarıdakilerin hepsi, kabloların harici bir yangına karıştığında tutuşabileceğini varsayar.



Kaynak: TS EN 50399 standardı, 2011+A1:2016

TS EN 50575:2014+A1:2016 Standardı

Güç, kontrol ve haberleşme kabloları - Yapılarda genel uygulamalar için kullanılan yangına tepki performansı şartlarına tabi olan kablolar.

Bu Avrupa Standardı, yapı işlerinde yangına tepki performansı şartlarına tabi olan, elektrik iletimi, kontrol ve haberleşme amacıyla kullanılan kabloların yangına tepki performans şartlarını, test ve değerlendirme yöntemlerini tanımlar.

Bu standardın kapsadığı kablolar, binalarda ve diğer yapı işlerinde, yangın ve dumanın oluşmasını ve yayılmasını sınırlamak amacıyla elektrik ve haberleşme için kullanılmak üzere tasarlanmıştır.
Binalarda ve diğer yapı işlerinde, elektrik, haberleşme, yangın algılama ve alarmı sağlamak için kullanılan, alarm, ikaz ışıkları ve yangınla mücadele tesisatı gibi güvenlik tesisatlarının güç ve / veya sinyal beslemesinin sürekliliğinin sağlanması için gerekli olan kablolar bu standardın kapsamı dışındadır.
NOT: Bu Avrupa Standardı, ilgili diğer kablo standartlarına / şartnamelerine uygunluğu göstermek için gerekli olan elektrik, mekanik ve çevresel koşulların yerini almaz.
Bu Avrupa Standardı aşağıdakileri kapsar:
- Güç kabloları - örneğin; elektrik iletimi için kullanılan izoleli iletken veya kablolar;
- Kontrol ve haberleşme kabloları - metal iletkenli teller, simetrik kablolar veya koaksiyel kablolar, örn. telekomünikasyon, veri iletim, radyo frekans, video iletim, sinyalizasyon ve kontrol ekipmanları;
- Fiber optik kablolar - örn. telekomünikasyon, veri iletim, radyo frekans, video iletim, sinyalizasyon ve kontrol ekipmanları.



Kaynak: TS EN 50575, 2014+A1:2016 Standardı

Performansın Değişmezliğinin Değerlendirilmesi ve Doğrulanması Sistemleri

SİSTEM 1+ / 1

Ürün Belgelendirmesi yapan Onaylanmış bir kuruluştan Performans Değişmezlik Belgesi alınması gerekir.

Yapı malzemesine ilişkin temel karakteristiklerin performans beyanı imalâtçı tarafından aşağıdaki öğelere dayandırılır.

(a)    Üreticinin görevleri : Fabrika Üretim Kontrolü (FPC)
Öngörülen deney planına göre fabrikadan alınan numunelerin ileri testleri

(b)   Onaylanmış Ürün Belgelendirme Kuruluşu  görevleri :
Malzemenin tip testine (numune alma dâhil), tip hesaplamalara, tablolanmış değerlere veya açıklayıcı dokümanlara dayanarak malzeme tipinin tespiti
Fabrika üretim kontrolünün ve üretim tesisinin başlangıç denetimi
Fabrika üretim kontrolünün sürekli gözetimi, ölçümü ve değerlendirilmesi
Malzemelerin piyasaya arzından önce numunelerinin rastgele denetlenmesi (sadece 1+ için)



SİSTEM 2+

Fabrika Üretim kontörlü Belgelendirmesi yapan Onaylanmış bir kuruluştan Fabrika Üretim Kontrolü Uygunluk Belgesi alınması gerekir.

Yapı malzemesine ilişkin temel karakteristiklerin performans beyanı imalâtçı tarafından aşağıdaki öğelere dayandırılır.

(a)    Üreticinin görevleri :
Fabrika Üretim Kontrolü (FPC)
Öngörülen deney planına göre fabrikadan alınan numunelerin testleri
Malzemenin tip testine (numune alma dâhil), tip hesaplamalara, tablo halinde verilen değerlere veya açıklayıcı belgelere dayanarak malzeme tipinin tespiti

(b)   Onaylanmış Fabrika Üretim Kontrolü Belgelendirme Kuruluşu  görevleri :
Fabrika üretim kontrolünün ve üretim tesisinin başlangıç denetimi
Fabrika üretim kontrolünün sürekli gözetimi, ölçümü ve değerlendirilmesi



SİSTEM 3

Yapı malzemesine ilişkin temel karakteristiklerin performans beyanı imalâtçı tarafından aşağıdaki öğelere dayandırılır.

(a)   Üreticinin görevleri : Fabrika Üretim Kontrolü (FPC)

(b)   Onaylanmış Laboratuvarın  görevleri : Malzemenin tip testine (numune alma dâhil), tip hesaplamalara, tablo halinde verilen değerlere veya açıklayıcı belgelere dayanarak malzeme tipinin tespiti



SİSTEM 4

Yapı malzemesine ilişkin temel karakteristiklerin performans beyanı imalâtçı tarafından aşağıdaki öğelere dayandırılır.

(a)    Üreticinin görevleri : Fabrika Üretim Kontrolü (FPC)
Malzemenin tip testine (numune alma dâhil), tip hesaplamalara, tablo halinde verilen değerlere veya açıklayıcı belgelere dayanarak malzeme tipinin tespiti

(b)   Onaylanmış Kuruluşun  görevleri :  Yoktur.
