NX300 BS 7846-F2 Tek Damarlı Kablolar
NX300 BS 7846-F2 Tek Damarlı Kablolar
0,6/1 kV tek damarlı düşük duman yoğunluklu halojensiz aleve ve yangına dayanıklı kablolar
Devamını okuNX300 1x1000 mm2 BS 6387
Nexans referansı 10532123 - Ülke referansı TR
- Paketleme: Makara (1000m)
- Dış kılıf: HFFR
- İletken esnekliği: -
- Dış çap (nominal): - mm
- Nominal dış kılıf et kalınlığı: - mm
- Yaklaşık ağırlık: 10000 kg/km
- Yalıtkan kalınlığı (nominal): - mm
- İletken kesiti: 1000 mm²
- İletken çapı: - mm
- Akım taşıma kapasitesi (havada): - A
- Akım taşıma kapasitesi (toprakta): - A
- İletken DC Direnci 20 °C (maks.): 0,018 Ohm/km
NX300 1x120 mm2 BS 6387
Nexans referansı 10532114 - Ülke referansı TR
- Paketleme: Makara (1000m)
- Dış kılıf: HFFR
- İletken esnekliği: -
- Dış çap (nominal): - mm
- Nominal dış kılıf et kalınlığı: - mm
- Yaklaşık ağırlık: 1300 kg/km
- Yalıtkan kalınlığı (nominal): - mm
- İletken kesiti: 120 mm²
- İletken çapı: - mm
- Akım taşıma kapasitesi (havada): 383 A
- Akım taşıma kapasitesi (toprakta): 257 A
- İletken DC Direnci 20 °C (maks.): 0,153 Ohm/km
NX300 1x150 mm2 BS 6387
Nexans referansı 10532115 - Ülke referansı TR
- Paketleme: Makara (1000m)
- Dış kılıf: HFFR
- İletken esnekliği: -
- Dış çap (nominal): - mm
- Nominal dış kılıf et kalınlığı: - mm
- Yaklaşık ağırlık: 1600 kg/km
- Yalıtkan kalınlığı (nominal): - mm
- İletken kesiti: 150 mm²
- İletken çapı: - mm
- Akım taşıma kapasitesi (havada): 444 A
- Akım taşıma kapasitesi (toprakta): 287 A
- İletken DC Direnci 20 °C (maks.): 0,124 Ohm/km
NX300 1x185 mm2 BS 6387
Nexans referansı 10532116 - Ülke referansı TR
- Paketleme: Makara (1000m)
- Dış kılıf: HFFR
- İletken esnekliği: -
- Dış çap (nominal): - mm
- Nominal dış kılıf et kalınlığı: - mm
- Yaklaşık ağırlık: 1900 kg/km
- Yalıtkan kalınlığı (nominal): - mm
- İletken kesiti: 185 mm²
- İletken çapı: - mm
- Akım taşıma kapasitesi (havada): 510 A
- Akım taşıma kapasitesi (toprakta): 324 A
- İletken DC Direnci 20 °C (maks.): 0,099 Ohm/km
NX300 1x240 mm2 BS 6387
Nexans referansı 10532117 - Ülke referansı TR
- Paketleme: Makara (1000m)
- Dış kılıf: HFFR
- İletken esnekliği: Örgülü sınıf 2
- Dış çap (nominal): 26,5 mm
- Nominal dış kılıf et kalınlığı: 1,8 mm
- Yaklaşık ağırlık: 2500 kg/km
- Yalıtkan kalınlığı (nominal): 1,7 mm
- İletken kesiti: 240 mm²
- İletken çapı: 18,3 mm
- Akım taşıma kapasitesi (havada): 607 A
- Akım taşıma kapasitesi (toprakta): 375 A
- İletken DC Direnci 20 °C (maks.): 0,075 Ohm/km
NX300 1x300 mm2 BS 6387
Nexans referansı 10532118 - Ülke referansı TR
- Paketleme: Makara (1000m)
- Dış kılıf: HFFR
- İletken esnekliği: -
- Dış çap (nominal): - mm
- Nominal dış kılıf et kalınlığı: - mm
- Yaklaşık ağırlık: 3000 kg/km
- Yalıtkan kalınlığı (nominal): - mm
- İletken kesiti: 300 mm²
- İletken çapı: - mm
- Akım taşıma kapasitesi (havada): 703 A
- Akım taşıma kapasitesi (toprakta): 419 A
- İletken DC Direnci 20 °C (maks.): 0,06 Ohm/km
NX300 1x400 mm2 BS 6387
Nexans referansı 10532119 - Ülke referansı TR
- Paketleme: Makara (1000m)
- Dış kılıf: HFFR
- İletken esnekliği: Örgülü sınıf 2
- Dış çap (nominal): 32,4 mm
- Nominal dış kılıf et kalınlığı: 2,0 mm
- Yaklaşık ağırlık: 4000 kg/km
- Yalıtkan kalınlığı (nominal): 2,0 mm
- İletken kesiti: 400 mm²
- İletken çapı: 23,2 mm
- Akım taşıma kapasitesi (havada): 823 A
- Akım taşıma kapasitesi (toprakta): 464 A
- İletken DC Direnci 20 °C (maks.): 0,047 Ohm/km
NX300 1x50 mm2 BS 6387
Nexans referansı 10532111 - Ülke referansı TR
- Paketleme: Makara (1000m)
- Dış kılıf: HFFR
- İletken esnekliği: -
- Dış çap (nominal): - mm
- Nominal dış kılıf et kalınlığı: - mm
- Yaklaşık ağırlık: 550 kg/km
- Yalıtkan kalınlığı (nominal): - mm
- İletken kesiti: 50 mm²
- İletken çapı: - mm
- Akım taşıma kapasitesi (havada): 207 A
- Akım taşıma kapasitesi (toprakta): 153 A
- İletken DC Direnci 20 °C (maks.): 0,387 Ohm/km
NX300 1x500 mm2 BS 6387
Nexans referansı 10532120 - Ülke referansı TR
- Paketleme: Makara (1000m)
- Dış kılıf: HFFR
- İletken esnekliği: -
- Dış çap (nominal): - mm
- Nominal dış kılıf et kalınlığı: - mm
- Yaklaşık ağırlık: 5000 kg/km
- Yalıtkan kalınlığı (nominal): - mm
- İletken kesiti: 500 mm²
- İletken çapı: - mm
- Akım taşıma kapasitesi (havada): 946 A
- Akım taşıma kapasitesi (toprakta): - A
- İletken DC Direnci 20 °C (maks.): 0,037 Ohm/km
NX300 1x630 mm2 BS 6387
Nexans referansı 10532121 - Ülke referansı TR
- Paketleme: Makara (1000m)
- Dış kılıf: HFFR
- İletken esnekliği: -
- Dış çap (nominal): - mm
- Nominal dış kılıf et kalınlığı: - mm
- Yaklaşık ağırlık: 6250 kg/km
- Yalıtkan kalınlığı (nominal): - mm
- İletken kesiti: 630 mm²
- İletken çapı: - mm
- Akım taşıma kapasitesi (havada): 1088 A
- Akım taşıma kapasitesi (toprakta): - A
- İletken DC Direnci 20 °C (maks.): 0,028 Ohm/km
NX300 1x70 mm2 BS 6387
Nexans referansı 10532112 - Ülke referansı TR
- Paketleme: Makara (1000m)
- Dış kılıf: HFFR
- İletken esnekliği: -
- Dış çap (nominal): - mm
- Nominal dış kılıf et kalınlığı: - mm
- Yaklaşık ağırlık: 750 kg/km
- Yalıtkan kalınlığı (nominal): - mm
- İletken kesiti: 70 mm²
- İletken çapı: - mm
- Akım taşıma kapasitesi (havada): 268 A
- Akım taşıma kapasitesi (toprakta): 188 A
- İletken DC Direnci 20 °C (maks.): 0,268 Ohm/km
NX300 1x70 mm2 BS 6387
Nexans referansı 10544249 - Ülke referansı TR
- Dış kılıf: LSZH
- İletken esnekliği: Sınıf 2
- Dış çap (nominal): 17,0 mm
- Nominal dış kılıf et kalınlığı: 1,6 mm
- Yaklaşık ağırlık: 760 kg/km
- Yalıtkan kalınlığı (nominal): 1,1 mm
- İletken kesiti: 70 mm²
- İletken çapı: 10,6 mm
- Akım taşıma kapasitesi (havada): 268 A
- Akım taşıma kapasitesi (toprakta): 188 A
- İletken DC Direnci 20 °C (maks.): 0,268 Ohm/km
NX300 1x800 mm2 BS 6387
Nexans referansı 10532122 - Ülke referansı TR
- Paketleme: Makara (1000m)
- Dış kılıf: HFFR
- İletken esnekliği: -
- Dış çap (nominal): - mm
- Nominal dış kılıf et kalınlığı: - mm
- Yaklaşık ağırlık: 8250 kg/km
- Yalıtkan kalınlığı (nominal): - mm
- İletken kesiti: 800 mm²
- İletken çapı: - mm
- Akım taşıma kapasitesi (havada): - A
- Akım taşıma kapasitesi (toprakta): - A
- İletken DC Direnci 20 °C (maks.): 0,022 Ohm/km
NX300 1x95 mm2 BS 6387
Nexans referansı 10532113 - Ülke referansı TR
- Paketleme: Makara (1000m)
- Dış kılıf: HFFR
- İletken esnekliği: -
- Dış çap (nominal): - mm
- Nominal dış kılıf et kalınlığı: - mm
- Yaklaşık ağırlık: 1000 kg/km
- Yalıtkan kalınlığı (nominal): - mm
- İletken kesiti: 95 mm²
- İletken çapı: - mm
- Akım taşıma kapasitesi (havada): 328 A
- Akım taşıma kapasitesi (toprakta): 226 A
- İletken DC Direnci 20 °C (maks.): 0,193 Ohm/km
NX300 1x95 mm2 BS 6387
Nexans referansı 10556228 - Ülke referansı TR
- Dış kılıf: LSZH
- İletken esnekliği: Sınıf 2
- Dış çap (nominal): 19,0 mm
- Nominal dış kılıf et kalınlığı: 1,7 mm
- Yaklaşık ağırlık: 1030 kg/km
- Yalıtkan kalınlığı (nominal): 1,1 mm
- İletken kesiti: 95 mm²
- İletken çapı: 12,4 mm
- Akım taşıma kapasitesi (havada): 328 A
- Akım taşıma kapasitesi (toprakta): 226 A
- İletken DC Direnci 20 °C (maks.): 0,193 Ohm/km
Açıklama
Açıklama
Standartlar
-
ProductBS 7846
-
TestBS 6387
Uygulama Alanı
Rafineriler, maden ocakları, oteller, okullar, tünneller, yüksek binalar, hastaneler, enerji santralları, bilgi işlem merkezleri ve insanların yoğun olarak bulunduğu iş merkezleri ile yangına hassas bölgeler.

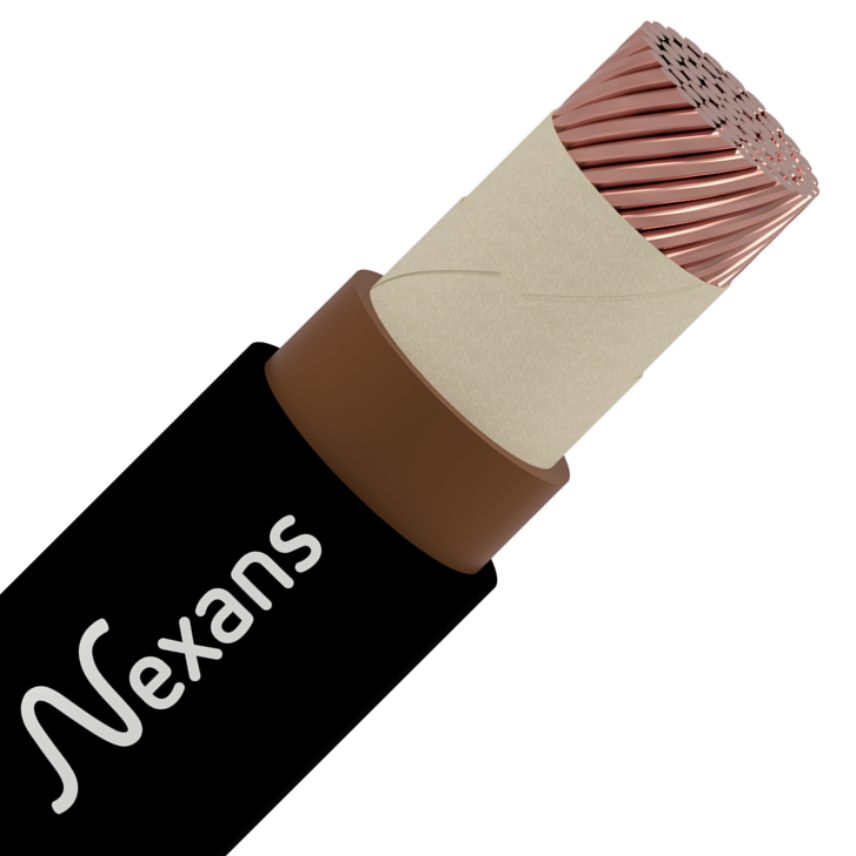

Kablo Yapısı
- İletken: Bakır
- Yangın bariyeri: Mika bant
- İzole: XLPE
- Dış kılıf: LSZH
Özellikleri
Özellikleri
Yapısal karakteristikler
Yapısal karakteristikler
İletken malzemesi
Bakır
İzole malzemesi
XLPE + Mika bant
Dış kılıf rengi
Siyah
Damar renkleri
Kahve
Halojensiz
IEC 60754-1
İletken şekli
Yuvarlak örgülü (Rm)
Boyutsal karakteristikler
Boyutsal karakteristikler
Damar sayısı
1
Elektriksel karakteristikler
Elektriksel karakteristikler
Anma gerilimi Uo/U (Um)
0,6/1 kV
Kullanım karakteristikleri
Kullanım karakteristikleri
Yangına dayanıklılık
BS 6387 CWZ
Duman yoğunluğu
IEC 61034
Koroziflik
Az (IEC 60754-2)
Alev geciktirme
IEC 60332-3-24
Kullanım sırasında maksimum iletken sıcaklığı
90 °C
Kısa devre iletken sıcaklığı (maks.)
250 °C
İşletme ortam sıcaklığı
-20 ... 60 °C
