CU/XLPE/CWS/LSZH/SWA/LSZH 0.6/1 kV - Dca
CU/XLPE/CWS/LSZH/SWA/LSZH 0.6/1 kV - Dca

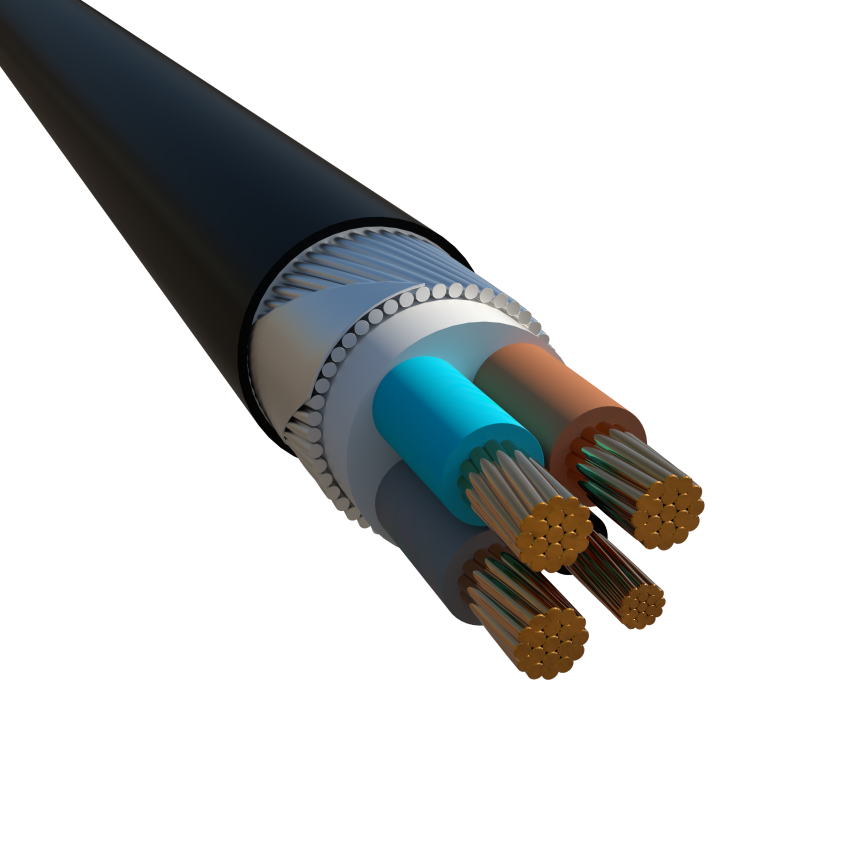

0,6/1 kV XLPE izoleli, üç damarlı, çelik tel zırhlı, bakır iletkenli LSZH kılıflı kablolar
Devamını okuCU/XLPE/CWS/LSZH/SWA/LSZH 3x120/16 mm2
Nexans referansı 10580512 - Ülke referansı TR
- Paketleme: Makara (m)
- Minimum dış çap: 58,6 mm
- Yaklaşık ağırlık: 7820 kg/km
- İletken kesiti: 120 mm²
- Akım taşıma kapasitesi (havada) 30°C / yatay serilim: 352 A
- Akım taşıma kapasitesi (toprakta) 20°C - yatay serilim: 298 A
- İletken DC Direnci 20 °C (maks.): 0,153 Ohm/km
- İzin verilen iletken kısa devre akımı 1 s: 17,2 kA
CU/XLPE/CWS/LSZH/SWA/LSZH 3x185/25 mm2
Nexans referansı 10580513 - Ülke referansı TR
- Paketleme: Makara (m)
- Minimum dış çap: 65,8 mm
- Yaklaşık ağırlık: 10500 kg/km
- İletken kesiti: 185 mm²
- Akım taşıma kapasitesi (havada) 30°C / yatay serilim: 453 A
- Akım taşıma kapasitesi (toprakta) 20°C - yatay serilim: 374 A
- İletken DC Direnci 20 °C (maks.): 0,0991 Ohm/km
- İzin verilen iletken kısa devre akımı 1 s: 26,5 kA
CU/XLPE/CWS/LSZH/SWA/LSZH 3x240/25 mm2
Nexans referansı 10580510 - Ülke referansı TR
- Paketleme: Makara (m)
- Minimum dış çap: 73,1 mm
- Yaklaşık ağırlık: 13560 kg/km
- İletken kesiti: 240 mm²
- Akım taşıma kapasitesi (havada) 30°C / yatay serilim: 529 A
- Akım taşıma kapasitesi (toprakta) 20°C - yatay serilim: 431 A
- İletken DC Direnci 20 °C (maks.): 0,0754 Ohm/km
- İzin verilen iletken kısa devre akımı 1 s: 34,3 kA
CU/XLPE/CWS/LSZH/SWA/LSZH 3x300/150 mm2
Nexans referansı 10580508 - Ülke referansı TR
- Paketleme: Makara (m)
- Minimum dış çap: 64,2 mm
- Yaklaşık ağırlık: 13510 kg/km
- İletken kesiti: 300 mm²
- Akım taşıma kapasitesi (havada) 30°C / yatay serilim: 621 A
- Akım taşıma kapasitesi (toprakta) 20°C - yatay serilim: 419 A
- İletken DC Direnci 20 °C (maks.): 0,0601 Ohm/km
- İzin verilen iletken kısa devre akımı 1 s: 42,9 kA
Açıklama
Açıklama
Yapısı:
- İletken:Bakır
- İç Yarı iletken:Yarı iletken XLPE
- İzole:XLPE
- Dış yarı iletken:Yarı iletken XLPE
- Yarı iletken bant:Krep bant
- Siper:Bakır bant
- Dolgu:LSZH
- Ayırıcı kılıf:LSZH
- Zırh:Galvaniz kaplı çelik tel
- Dış kılıf:LSZH
Özellikleri
Özellikleri
Yapısal karakteristikler
Yapısal karakteristikler
İletken malzemesi
Bakır
İletken şekli
-
İzole malzemesi
XLPE
Ekran
Extruded semi-conductor, bare copper tape
Zırh tipi
Galvanizli çelik tel
Dış kılıf
LSZH
Damar renkleri
Kahve, siyah, gri
Dış kılıf rengi
Siyah
Boyutsal karakteristikler
Boyutsal karakteristikler
Damar sayısı
1
Kablo sevk uzunluğu(1000 m.)
- cm
Elektriksel karakteristikler
Elektriksel karakteristikler
Anma gerilimi Uo/U (Um)
0,6/1 kV
DC permissible current rating
- A
İzin verilen ekran kısa devre akımı 1s
- kA
Kullanım karakteristikleri
Kullanım karakteristikleri
Alev geciktirme
IEC 60332-3 Cat. C
Duman yoğunluğu
IEC 61034-2 & EN 61034-2
Koroziflik
IEC 60754-1; IEC 60754-2
Kullanım sırasında maksimum iletken sıcaklığı
90 °C
Kısa devre iletken sıcaklığı (maks.)
90 °C
İşletme ortam sıcaklığı
-20 ... 60 °C
