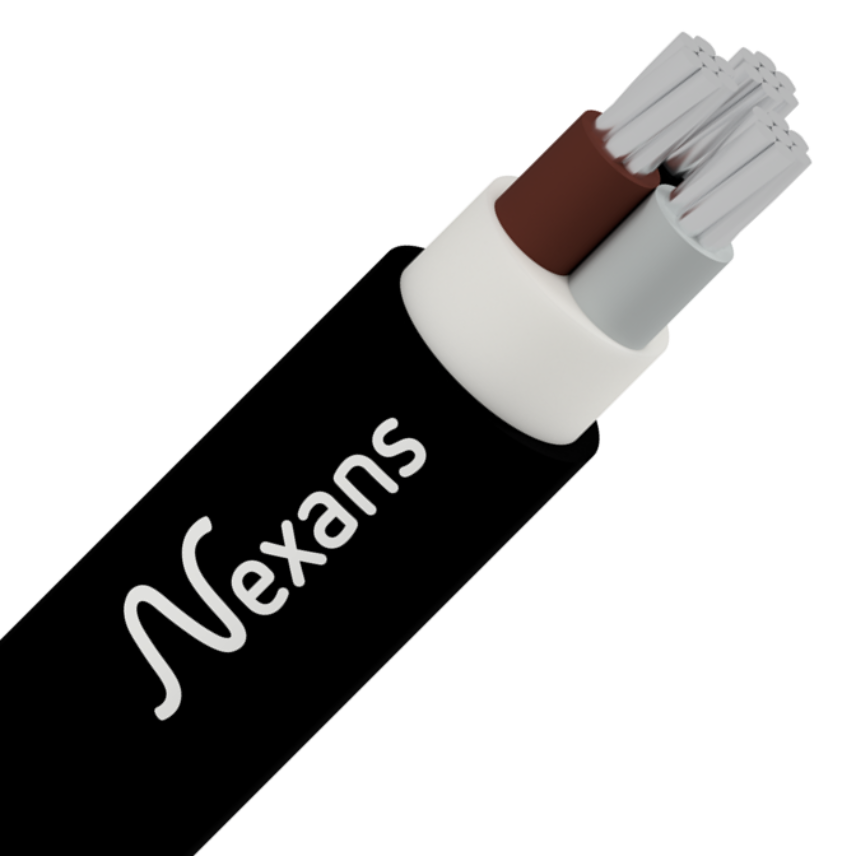

NA2XH Çok Damarlı Kablolar - Eca Sınıfı
NA2XH Çok Damarlı Kablolar - Eca Sınıfı
0.6/1 kV XLPE izoleli, çok damarlı, halojensiz, alev iletmeyen, alüminyum iletkenli kablolar
Devamını okuNA2XH 3x25 mm2
Nexans referansı 10588764 - Ülke referansı TR
- Paketleme: Makara
- Damar renkleri: Kahve, siyah, gri
- Damar sayısı: 3
- İletken kesiti: 25 mm²
- Dış çap (nominal): 20,4 mm
- Yaklaşık ağırlık: 550 kg/km
- İletken DC Direnci 20 °C (maks.): 1,2 Ohm/km
- Akım taşıma kapasitesi (havada): 97 A
- Akım taşıma kapasitesi (toprakta): 82 A
NA2XH 4x25 mm2
Nexans referansı 10588804 - Ülke referansı TR
- Paketleme: Makara
- Damar renkleri: Mavi, kahve, siyah, gri
- Damar sayısı: 4
- İletken kesiti: 25 mm²
- Dış çap (nominal): 22,3 mm
- Yaklaşık ağırlık: 660 kg/km
- İletken DC Direnci 20 °C (maks.): 1,2 Ohm/km
- Akım taşıma kapasitesi (havada): 97 A
- Akım taşıma kapasitesi (toprakta): 82 A
NA2XH 5x25 mm2
Nexans referansı 10588810 - Ülke referansı TR
- Paketleme: Makara
- Damar renkleri: Blue, brown, black, grey, black
- Damar sayısı: 5
- İletken kesiti: 25 mm²
- Dış çap (nominal): 24,4 mm
- Yaklaşık ağırlık: 780 kg/km
- İletken DC Direnci 20 °C (maks.): 1,2 Ohm/km
- Akım taşıma kapasitesi (havada): 97 A
- Akım taşıma kapasitesi (toprakta): 82 A
NA2XH 3x35 mm2
Nexans referansı 10588765 - Ülke referansı TR
- Paketleme: Makara
- Damar renkleri: Kahve, siyah, gri
- Damar sayısı: 3
- İletken kesiti: 35 mm²
- Dış çap (nominal): 22,0 mm
- Yaklaşık ağırlık: 660 kg/km
- İletken DC Direnci 20 °C (maks.): 0,868 Ohm/km
- Akım taşıma kapasitesi (havada): 120 A
- Akım taşıma kapasitesi (toprakta): 98 A
NA2XH 4x35 mm2
Nexans referansı 10588805 - Ülke referansı TR
- Paketleme: Makara
- Damar renkleri: Mavi, kahve, siyah, gri
- Damar sayısı: 4
- İletken kesiti: 35 mm²
- Dış çap (nominal): 24,2 mm
- Yaklaşık ağırlık: 800 kg/km
- İletken DC Direnci 20 °C (maks.): 0,868 Ohm/km
- Akım taşıma kapasitesi (havada): 120 A
- Akım taşıma kapasitesi (toprakta): 98 A
NA2XH 5x35 mm2
Nexans referansı 10588811 - Ülke referansı TR
- Paketleme: Makara
- Damar renkleri: Blue, brown, black, grey, black
- Damar sayısı: 5
- İletken kesiti: 35 mm²
- Dış çap (nominal): 26,5 mm
- Yaklaşık ağırlık: 950 kg/km
- İletken DC Direnci 20 °C (maks.): 0,868 Ohm/km
- Akım taşıma kapasitesi (havada): 120 A
- Akım taşıma kapasitesi (toprakta): 98 A
NA2XH 3x50 mm2
Nexans referansı 10588801 - Ülke referansı TR
- Paketleme: Makara
- Damar renkleri: Kahve, siyah, gri
- Damar sayısı: 3
- İletken kesiti: 50 mm²
- Dış çap (nominal): 24,8 mm
- Yaklaşık ağırlık: 860 kg/km
- İletken DC Direnci 20 °C (maks.): 0,641 Ohm/km
- Akım taşıma kapasitesi (havada): 146 A
- Akım taşıma kapasitesi (toprakta): 117 A
NA2XH 4x50 mm2
Nexans referansı 10588806 - Ülke referansı TR
- Paketleme: Makara
- Damar renkleri: Mavi, kahve, siyah, gri
- Damar sayısı: 4
- İletken kesiti: 50 mm²
- Dış çap (nominal): 27,5 mm
- Yaklaşık ağırlık: 1050 kg/km
- İletken DC Direnci 20 °C (maks.): 0,641 Ohm/km
- Akım taşıma kapasitesi (havada): 146 A
- Akım taşıma kapasitesi (toprakta): 117 A
NA2XH 5x50 mm2
Nexans referansı 10588809 - Ülke referansı TR
- Paketleme: Makara
- Damar renkleri: Blue, brown, black, grey, black
- Damar sayısı: 5
- İletken kesiti: 50 mm²
- Dış çap (nominal): 30,4 mm
- Yaklaşık ağırlık: 1260 kg/km
- İletken DC Direnci 20 °C (maks.): 0,641 Ohm/km
- Akım taşıma kapasitesi (havada): 146 A
- Akım taşıma kapasitesi (toprakta): 117 A
NA2XH 3x70 mm2
Nexans referansı 10588802 - Ülke referansı TR
- Paketleme: Makara
- Damar renkleri: Kahve, siyah, gri
- Damar sayısı: 3
- İletken kesiti: 70 mm²
- Dış çap (nominal): 29,7 mm
- Yaklaşık ağırlık: 1180 kg/km
- İletken DC Direnci 20 °C (maks.): 0,443 Ohm/km
- Akım taşıma kapasitesi (havada): 187 A
- Akım taşıma kapasitesi (toprakta): 144 A
NA2XH 4x70 mm2
Nexans referansı 10588807 - Ülke referansı TR
- Paketleme: Makara
- Damar renkleri: Mavi, kahve, siyah, gri
- Damar sayısı: 4
- İletken kesiti: 70 mm²
- Dış çap (nominal): 32,9 mm
- Yaklaşık ağırlık: 1440 kg/km
- İletken DC Direnci 20 °C (maks.): 0,443 Ohm/km
- Akım taşıma kapasitesi (havada): 187 A
- Akım taşıma kapasitesi (toprakta): 144 A
NA2XH 5x70 mm2
Nexans referansı 10588813 - Ülke referansı TR
- Paketleme: Makara
- Damar renkleri: Blue, brown, black, grey, black
- Damar sayısı: 5
- İletken kesiti: 70 mm²
- Dış çap (nominal): 36,5 mm
- Yaklaşık ağırlık: 1760 kg/km
- İletken DC Direnci 20 °C (maks.): 0,443 Ohm/km
- Akım taşıma kapasitesi (havada): 187 A
- Akım taşıma kapasitesi (toprakta): 144 A
NA2XH 3x95 mm2
Nexans referansı 10588803 - Ülke referansı TR
- Paketleme: Makara
- Damar renkleri: Kahve, siyah, gri
- Damar sayısı: 3
- İletken kesiti: 95 mm²
- Dış çap (nominal): 32,7 mm
- Yaklaşık ağırlık: 1530 kg/km
- İletken DC Direnci 20 °C (maks.): 0,32 Ohm/km
- Akım taşıma kapasitesi (havada): 227 A
- Akım taşıma kapasitesi (toprakta): 172 A
NA2XH 4x95 mm2
Nexans referansı 10588808 - Ülke referansı TR
- Paketleme: Makara
- Damar renkleri: Mavi, kahve, siyah, gri
- Damar sayısı: 4
- İletken kesiti: 95 mm²
- Dış çap (nominal): 36,5 mm
- Yaklaşık ağırlık: 1870 kg/km
- İletken DC Direnci 20 °C (maks.): 0,32 Ohm/km
- Akım taşıma kapasitesi (havada): 227 A
- Akım taşıma kapasitesi (toprakta): 172 A
NA2XH 5x95 mm2
Nexans referansı 10588812 - Ülke referansı TR
- Paketleme: Makara
- Damar renkleri: Blue, brown, black, grey, black
- Damar sayısı: 5
- İletken kesiti: 95 mm²
- Dış çap (nominal): 40,5 mm
- Yaklaşık ağırlık: 2280 kg/km
- İletken DC Direnci 20 °C (maks.): 0,32 Ohm/km
- Akım taşıma kapasitesi (havada): 227 A
- Akım taşıma kapasitesi (toprakta): 172 A
Açıklama
Açıklama
Standartlar
-
ProductIEC 60502-1
Uygulama Alanı
Oteller, okullar, yüksek binalar, hastaneler, bilgi işlem merkezleri ve insanların yoğun olarak bulunduğu iş merkezleri ile yangına hassas bölgeler.
Kablo Yapısı
- İletken:Alüminyum
- İzole:XLPE
- Dolgu:LSZH
- Dış kılıf:LSZH
Özellikleri
Özellikleri
Yapısal karakteristikler
Yapısal karakteristikler
İletken malzemesi
Bakır
İletken şekli
Yuvarlak örgülü (Rm)
Toprak iletkeni mevcut mu?
Hayır
İzole malzemesi
XLPE
Dış kılıf
LSZH
Halojensiz
IEC 60754-1
Dış kılıf rengi
Siyah
Sarı/Yeşil damarlı
Yok
İletken esnekliği
Örgülü sınıf 2
Boyutsal karakteristikler
Boyutsal karakteristikler
Nötr iletken kesiti
- mm²
Elektriksel karakteristikler
Elektriksel karakteristikler
Anma gerilimi Uo/U (Um)
0,6/1 kV
Kullanım karakteristikleri
Kullanım karakteristikleri
İşletme ortam sıcaklığı
-20 ... 60 °C
Kısa devre iletken sıcaklığı (maks.)
250 °C
Döşeme anındaki bükme çapı (min.)
8 (xD)
Duman yoğunluğu
IEC 61034-2
Koroziflik
Az (IEC 60754-2)
Alev geciktirme
IEC 60332-3 Cat. C
Kullanım sırasında maksimum iletken sıcaklığı
90 °C
