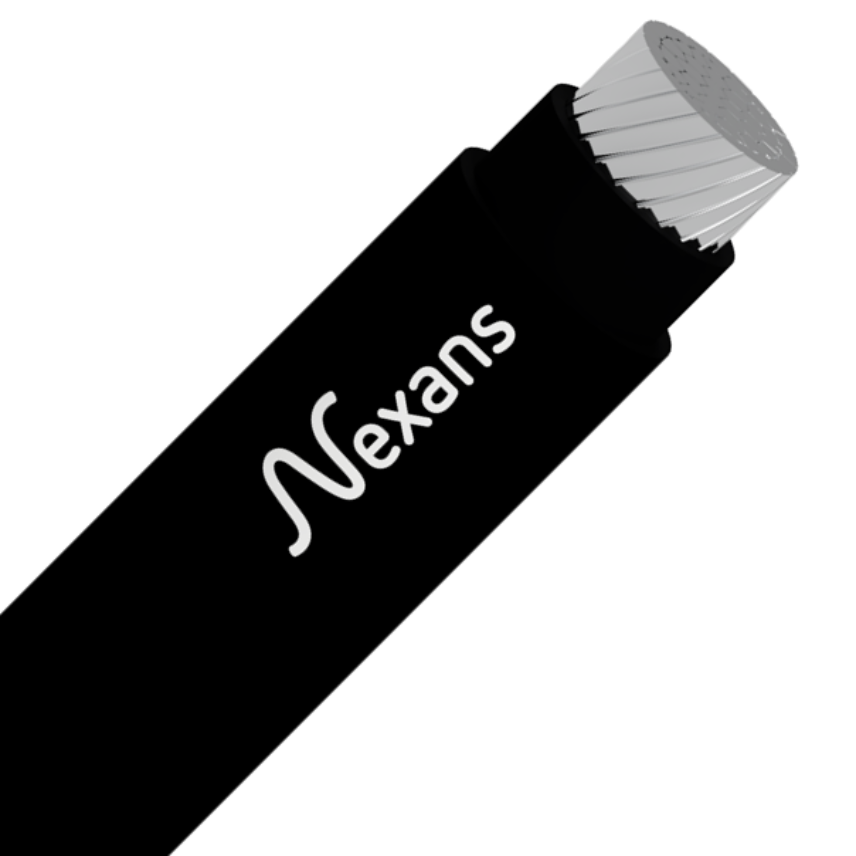

NA2XH Tek Damarlı Kablolar Eca Sınıfı
NA2XH Tek Damarlı Kablolar Eca Sınıfı
0.6/1 kV XLPE izoleli, tek damarlı, halojensiz, alev iletmeyen aluminyum iletkenli kablolar
Devamını okuNA2XH 1x95 mm2
Nexans referansı 10571341 - Ülke referansı TR
- Paketleme: Makara (1000m)
- İletken kesiti: 95 mm²
- Dış çap (nominal): 16,0 mm
- Yaklaşık ağırlık: 370 kg/km
- İletken DC Direnci 20 °C (maks.): 0,32 Ohm/km
- Akım taşıma kapasitesi (havada) 30°C / üçgen serilim: 332 A
- Akım taşıma kapasitesi (toprakta) 20°C / üçgen serilim: 172 A
- Döşeme anındaki bükme çapı (min.): 12 (xD)
- Duman yoğunluğu: IEC 61034
NA2XH 1x120 mm2
Nexans referansı 10571340 - Ülke referansı TR
- Paketleme: Makara (1000m)
- İletken kesiti: 120 mm²
- Dış çap (nominal): 18,0 mm
- Yaklaşık ağırlık: 450 kg/km
- İletken DC Direnci 20 °C (maks.): 0,253 Ohm/km
- Akım taşıma kapasitesi (havada) 30°C / üçgen serilim: 387 A
- Akım taşıma kapasitesi (toprakta) 20°C / üçgen serilim: 197 A
- Döşeme anındaki bükme çapı (min.): 12 (xD)
- Duman yoğunluğu: IEC 61034
NA2XH 1x120 mm2
Nexans referansı 10588814 - Ülke referansı TR
- Paketleme: Makara (1000m)
- İletken kesiti: 120 mm²
- Dış çap (nominal): 17,1 mm
- Yaklaşık ağırlık: 450 kg/km
- İletken DC Direnci 20 °C (maks.): 0,253 Ohm/km
- Akım taşıma kapasitesi (havada) 30°C / üçgen serilim: 387 A
- Akım taşıma kapasitesi (toprakta) 20°C / üçgen serilim: 197 A
- Döşeme anındaki bükme çapı (min.): 8 (xD)
- Duman yoğunluğu: IEC 61034-2
NA2XH 1x150 mm2
Nexans referansı 10571339 - Ülke referansı TR
- Paketleme: Makara (1000m)
- İletken kesiti: 150 mm²
- Dış çap (nominal): 20,0 mm
- Yaklaşık ağırlık: 560 kg/km
- İletken DC Direnci 20 °C (maks.): 0,206 Ohm/km
- Akım taşıma kapasitesi (havada) 30°C / üçgen serilim: 448 A
- Akım taşıma kapasitesi (toprakta) 20°C / üçgen serilim: 220 A
- Döşeme anındaki bükme çapı (min.): 12 (xD)
- Duman yoğunluğu: IEC 61034
NA2XH 1x150 mm2
Nexans referansı 10588816 - Ülke referansı TR
- Paketleme: Makara (1000m)
- İletken kesiti: 150 mm²
- Dış çap (nominal): 19,0 mm
- Yaklaşık ağırlık: 570 kg/km
- İletken DC Direnci 20 °C (maks.): 0,206 Ohm/km
- Akım taşıma kapasitesi (havada) 30°C / üçgen serilim: 448 A
- Akım taşıma kapasitesi (toprakta) 20°C / üçgen serilim: 220 A
- Döşeme anındaki bükme çapı (min.): 8 (xD)
- Duman yoğunluğu: IEC 61034-2
NA2XH 1x185 mm2
Nexans referansı 10571338 - Ülke referansı TR
- Paketleme: Makara (1000m)
- İletken kesiti: 185 mm²
- Dış çap (nominal): 22,0 mm
- Yaklaşık ağırlık: 690 kg/km
- İletken DC Direnci 20 °C (maks.): 0,164 Ohm/km
- Akım taşıma kapasitesi (havada) 30°C / üçgen serilim: 515 A
- Akım taşıma kapasitesi (toprakta) 20°C / üçgen serilim: 250 A
- Döşeme anındaki bükme çapı (min.): 12 (xD)
- Duman yoğunluğu: IEC 61034
NA2XH 1x185 mm2
Nexans referansı 10588815 - Ülke referansı TR
- Paketleme: Makara (1000m)
- İletken kesiti: 185 mm²
- Dış çap (nominal): 20,9 mm
- Yaklaşık ağırlık: 690 kg/km
- İletken DC Direnci 20 °C (maks.): 0,164 Ohm/km
- Akım taşıma kapasitesi (havada) 30°C / üçgen serilim: 515 A
- Akım taşıma kapasitesi (toprakta) 20°C / üçgen serilim: 250 A
- Döşeme anındaki bükme çapı (min.): 8 (xD)
- Duman yoğunluğu: IEC 61034-2
NA2XH 1x240 mm2
Nexans referansı 10571337 - Ülke referansı TR
- Paketleme: Makara (1000m)
- İletken kesiti: 240 mm²
- Dış çap (nominal): 25,0 mm
- Yaklaşık ağırlık: 870 kg/km
- İletken DC Direnci 20 °C (maks.): 0,125 Ohm/km
- Akım taşıma kapasitesi (havada) 30°C / üçgen serilim: 611 A
- Akım taşıma kapasitesi (toprakta) 20°C / üçgen serilim: 290 A
- Döşeme anındaki bükme çapı (min.): 12 (xD)
- Duman yoğunluğu: IEC 61034
NA2XH 1x240 mm2
Nexans referansı 10588817 - Ülke referansı TR
- Paketleme: Makara (1000m)
- İletken kesiti: 240 mm²
- Dış çap (nominal): 23,5 mm
- Yaklaşık ağırlık: 880 kg/km
- İletken DC Direnci 20 °C (maks.): 0,125 Ohm/km
- Akım taşıma kapasitesi (havada) 30°C / üçgen serilim: 611 A
- Akım taşıma kapasitesi (toprakta) 20°C / üçgen serilim: 290 A
- Döşeme anındaki bükme çapı (min.): 8 (xD)
- Duman yoğunluğu: IEC 61034-2
NA2XH 1x300 mm2
Nexans referansı 10588818 - Ülke referansı TR
- Paketleme: Makara (1000m)
- İletken kesiti: 300 mm²
- Dış çap (nominal): 25,9 mm
- Yaklaşık ağırlık: 1080 kg/km
- İletken DC Direnci 20 °C (maks.): 0,1 Ohm/km
- Akım taşıma kapasitesi (havada) 30°C / üçgen serilim: 708 A
- Akım taşıma kapasitesi (toprakta) 20°C / üçgen serilim: 326 A
- Döşeme anındaki bükme çapı (min.): 8 (xD)
- Duman yoğunluğu: IEC 61034-2
Açıklama
Açıklama
Standartlar
-
ProductIEC 60502-1
Uygulama Alanı
Oteller, okullar, yüksek binalar, hastaneler, enerji santralleri, bilgi işlem merkezleri ve insanların yoğun olarak bulunduğu iş merkezleri ile yangına hassas bölgeler.
Kablo Yapısı
- İletken:Aluminyum
- İzole:XLPE
- Dış kılıf:LSZH
Özellikleri
Özellikleri
Yapısal karakteristikler
Yapısal karakteristikler
İletken malzemesi
Alüminyum
İletken şekli
Yuvarlak örgülü (Rm)
İzole malzemesi
XLPE (Çapraz bağlı polietilen)
Dış kılıf
LSZH
Halojensiz
IEC 60754-1
Damar renkleri
Siyah
Dış kılıf rengi
Siyah
Boyutsal karakteristikler
Boyutsal karakteristikler
Damar sayısı
1
Elektriksel karakteristikler
Elektriksel karakteristikler
Anma gerilimi Uo/U (Um)
0,6/1 kV
Kullanım karakteristikleri
Kullanım karakteristikleri
İşletme ortam sıcaklığı
-20 ... 60 °C
Kısa devre iletken sıcaklığı (maks.)
250 °C
Alev geciktirme
IEC 60332-3 Cat. C
Koroziflik
Az (IEC 60754-2)
Kullanım sırasında maksimum iletken sıcaklığı
90 °C
