YVZ2V (TSE) / NYRY (IEC) Çok Damarlı PVC izoleli zırhlı kablolar

ürünler

YVZ2V 3x1.5 mm2

Nexans referansı 10530115 - Ülke referansı TR

  • Paketleme: Makara (500m)
  • Damar renkleri: Kahve, siyah, gri
  • İletken esnekliği: Solid sınıf 1
  • İletken şekli: Yuvarlak tek telli (Re)
  • İletken kesiti: 1,5 mm²
  • Damar sayısı: 3
  • Dış çap (nominal): 13,0 mm
  • Yaklaşık ağırlık: 320 kg/km
  • Akım taşıma kapasitesi (havada): 18 A
  • Akım taşıma kapasitesi (toprakta): 19 A
  • İletken DC Direnci: 12,1 Ohm/km



YVZ2V 3x10 mm2

Nexans referansı 10531020 - Ülke referansı TR

  • Paketleme: Makara (500m)
  • Damar renkleri: Kahve, siyah, gri
  • İletken esnekliği: Örgülü sınıf 2
  • İletken şekli: Yuvarlak örgülü (Rm)
  • İletken kesiti: 10 mm²
  • Damar sayısı: 3
  • Dış çap (nominal): 20,0 mm
  • Yaklaşık ağırlık: 950 kg/km
  • Akım taşıma kapasitesi (havada): 60 A
  • Akım taşıma kapasitesi (toprakta): 54 A
  • İletken DC Direnci: 1,83 Ohm/km



YVZ2V 3x2.5 mm2

Nexans referansı 10519144 - Ülke referansı TR

  • Paketleme: Makara (500m)
  • Damar renkleri: Kahve, siyah, gri
  • İletken esnekliği: Solid sınıf 1
  • İletken şekli: Yuvarlak tek telli (Re)
  • İletken kesiti: 2,5 mm²
  • Damar sayısı: 3
  • Dış çap (nominal): 13,0 mm
  • Yaklaşık ağırlık: 380 kg/km
  • Akım taşıma kapasitesi (havada): 25 A
  • Akım taşıma kapasitesi (toprakta): 24 A
  • İletken DC Direnci: 7,41 Ohm/km



YVZ2V 3x4 mm2

Nexans referansı 10531018 - Ülke referansı TR

  • Paketleme: Makara (500m)
  • Damar renkleri: Kahve, siyah, gri
  • İletken esnekliği: Solid sınıf 1
  • İletken şekli: Yuvarlak tek telli (Re)
  • İletken kesiti: 4 mm²
  • Damar sayısı: 3
  • Dış çap (nominal): 16,0 mm
  • Yaklaşık ağırlık: 550 kg/km
  • Akım taşıma kapasitesi (havada): 34 A
  • Akım taşıma kapasitesi (toprakta): 33 A
  • İletken DC Direnci: 4,61 Ohm/km



YVZ2V 3x6 mm2

Nexans referansı 10531019 - Ülke referansı TR

  • Paketleme: Makara (500m)
  • Damar renkleri: Kahve, siyah, gri
  • İletken esnekliği: Solid sınıf 1
  • İletken şekli: Yuvarlak tek telli (Re)
  • İletken kesiti: 6 mm²
  • Damar sayısı: 3
  • Dış çap (nominal): 18,0 mm
  • Yaklaşık ağırlık: 700 kg/km
  • Akım taşıma kapasitesi (havada): 43 A
  • Akım taşıma kapasitesi (toprakta): 41 A
  • İletken DC Direnci: 3,08 Ohm/km



YVZ2V 4x1.5 mm2

Nexans referansı 10519143 - Ülke referansı TR

  • Paketleme: Makara (500m)
  • Damar renkleri: Mavi, kahve, siyah, gri
  • İletken esnekliği: Solid sınıf 1
  • İletken şekli: Yuvarlak tek telli (Re)
  • İletken kesiti: 1,5 mm²
  • Damar sayısı: 4
  • Dış çap (nominal): 13,0 mm
  • Yaklaşık ağırlık: 360 kg/km
  • Akım taşıma kapasitesi (havada): 18 A
  • Akım taşıma kapasitesi (toprakta): 19 A
  • İletken DC Direnci: 12,1 Ohm/km



YVZ2V 4x10 mm2

Nexans referansı 10531021 - Ülke referansı TR

  • Paketleme: Makara (500m)
  • Damar renkleri: Mavi, kahve, siyah, gri
  • İletken esnekliği: Örgülü sınıf 2
  • İletken şekli: Yuvarlak örgülü (Rm)
  • İletken kesiti: 10 mm²
  • Damar sayısı: 4
  • Dış çap (nominal): 21,0 mm
  • Yaklaşık ağırlık: 1100 kg/km
  • Akım taşıma kapasitesi (havada): 60 A
  • Akım taşıma kapasitesi (toprakta): 54 A
  • İletken DC Direnci: 1,83 Ohm/km



YVZ2V 4x2.5 mm2

Nexans referansı 10519142 - Ülke referansı TR

  • Paketleme: Makara (500m)
  • Damar renkleri: Mavi, kahve, siyah, gri
  • İletken esnekliği: Solid sınıf 1
  • İletken şekli: Yuvarlak tek telli (Re)
  • İletken kesiti: 2,5 mm²
  • Damar sayısı: 4
  • Dış çap (nominal): 14,0 mm
  • Yaklaşık ağırlık: 420 kg/km
  • Akım taşıma kapasitesi (havada): 25 A
  • Akım taşıma kapasitesi (toprakta): 24 A
  • İletken DC Direnci: 7,41 Ohm/km



YVZ2V 4x4 mm2

Nexans referansı 10530116 - Ülke referansı TR

  • Paketleme: Makara (500m)
  • Damar renkleri: Mavi, kahve, siyah, gri
  • İletken esnekliği: Solid sınıf 1
  • İletken şekli: Yuvarlak tek telli (Re)
  • İletken kesiti: 4 mm²
  • Damar sayısı: 4
  • Dış çap (nominal): 18,0 mm
  • Yaklaşık ağırlık: 700 kg/km
  • Akım taşıma kapasitesi (havada): 34 A
  • Akım taşıma kapasitesi (toprakta): 33 A
  • İletken DC Direnci: 4,61 Ohm/km



YVZ2V 4x6 mm2

Nexans referansı 10519141 - Ülke referansı TR

  • Paketleme: Makara (500m)
  • Damar renkleri: Mavi, kahve, siyah, gri
  • İletken esnekliği: Solid sınıf 1
  • İletken şekli: Yuvarlak tek telli (Re)
  • İletken kesiti: 6 mm²
  • Damar sayısı: 4
  • Dış çap (nominal): 19,0 mm
  • Yaklaşık ağırlık: 800 kg/km
  • Akım taşıma kapasitesi (havada): 43 A
  • Akım taşıma kapasitesi (toprakta): 41 A
  • İletken DC Direnci: 3,08 Ohm/km



Açıklama

Açıklama

Standartlar

  • Product
    IEC 60502-1
  • Ulusal
    TS IEC 60502

Uygulama Alanı

Mekanik zorlamalara dayanıklı ve ağır işletme şartlarında,harici,dahili, toprak altında, kablo kanalında kullanılabilir.

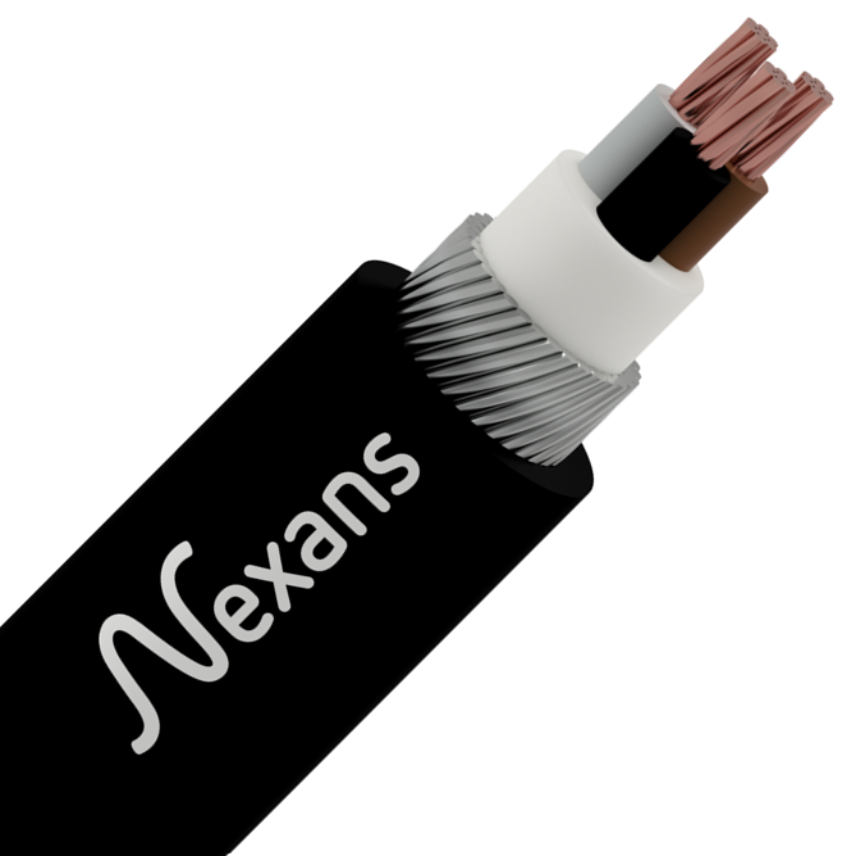

Kablo Yapısı

  1. İletken:Bakır
  2. İzole:PVC
  3. Dolgu: PVC
  4. Zırh:Galvanizli çelik yuvarlak tel
  5. Dış kılıf:PVC

Özellikleri

Özellikleri

Yapısal karakteristikler

Yapısal karakteristikler

Dolgu / iç kılıf malzemesi
PVC dolgu
Dış kılıf
PVC
Dış kılıf rengi
Siyah
Zırh tipi
Galvanizli yuvarlak çelik tel
İletken malzemesi
Bakır
İzole malzemesi
PVC

Boyutsal karakteristikler

Boyutsal karakteristikler

Kablo sevk uzunluğu(1000 m.)
500 cm

Elektriksel karakteristikler

Elektriksel karakteristikler

Anma gerilimi Uo/U (Um)
0,6/1 kV

Mekanik karakteristikler

Mekanik karakteristikler

Mekanik darbelere karşı direnç
İyi

Kullanım karakteristikleri

Kullanım karakteristikleri

Alev geciktirme
IEC 60332-1-2
Döşeme anındaki bükme çapı (min.)
- mm
Döşeme anındaki bükme çapı (min.)
12 (xD)
Kısa devre iletken sıcaklığı (maks.)
160 °C
İşletme ortam sıcaklığı
-20 ... 60 °C
İşletme ortam sıcaklığı (maks.)
70 °C
