CU/XLPE/CWS/LSZH/SWA/LSZH 3x95/16 mm2
CU/XLPE/CWS/LSZH/SWA/LSZH 3x95/16 mm2
3,6/6 kV XLPE izoleli, çok damarlı, çelik tel zırhlı, bakır iletkenli LSZH kılıflı kablolar
Devamını oku- Nexans referansı : 10580511
- Ülke referansı : TR
- EAN : 8680969226653
Açıklama
Açıklama
Standartlar
-
ProductBS 7835
Uygulama Alanı
Güvenlik nedeniyle duman, halojensiz ve alev geciktirici kabloların istendiği enerji ağlarına kurulum için uygundur. Yeraltı, kanal veya havada kurulum için uygundur.

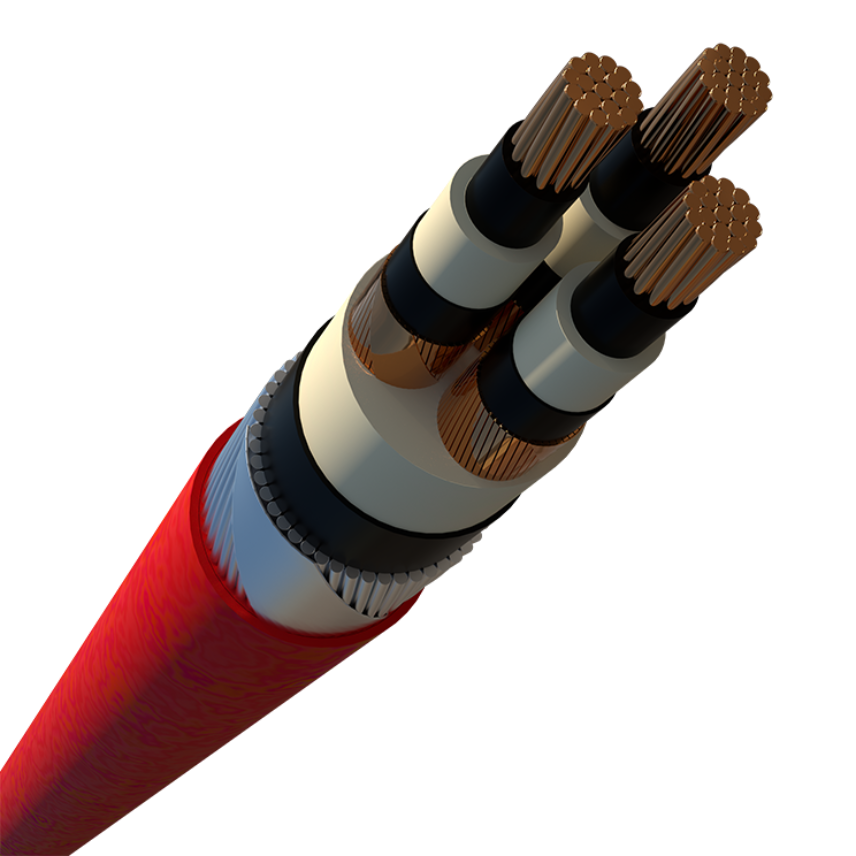

Kablo Yapısı
- İletken: Tavlanmış yuvarlak düz bakır (Sınıf 2)
- İletken ekranı: Ekstrüde yarı iletken
- İzolasyon: Çapraz bağlı polietilen (XLPE)
- Ekran: Bakır bant
- Dolgu
- Ayırıcı kılıfı: LSZH
- Metalik zırh: Galvanizli çelik tel
- Dış kılıf: LSZH
Özellikleri
Özellikleri
Yapısal karakteristikler
Yapısal karakteristikler
İletken malzemesi
Bakır
İletken şekli
İç yarı iletken malzemesi
XLPE
İzole malzemesi
XLPE
Dış yarı iletken malzemesi
XLPE
Ekran
Extruded semi-conductor, bare copper tape
Zırh tipi
Galvanizli çelik tel
Dış kılıf
LSZH
Dış kılıf rengi
Siyah
Boyutsal karakteristikler
Boyutsal karakteristikler
Damar sayısı
3
İletken kesiti
95 mm²
Dış çap (nominal)
55,2 mm
Yaklaşık ağırlık
6820 kg/km
Kablo sevk uzunluğu(1000 m.)
- cm
Elektriksel karakteristikler
Elektriksel karakteristikler
Anma gerilimi Uo/U (Um)
3.6/6 kV
İletken DC Direnci 20 °C (maks.)
0,193 Ohm/km
Akım taşıma kapasitesi (havada) 30°C / yatay serilim
307 A
Akım taşıma kapasitesi (toprakta) 20°C - yatay serilim
263 A
Faz-toprak kapasitesi (nominal)
- µF / km
İndüktans (nominal)
- mH/km
İzin verilen ekran kısa devre akımı 1s
- kA
İzin verilen iletken kısa devre akımı 1 s
13,6 kA
Mekanik karakteristikler
Mekanik karakteristikler
Mekanik darbelere karşı direnç
İyi
Kullanım karakteristikleri
Kullanım karakteristikleri
İşletme ortam sıcaklığı
-20 ... 60 °C
Kısa devre iletken sıcaklığı (maks.)
250 °C
Alev geciktirme
IEC 60332-3 Cat. C
Döşeme anındaki bükme çapı (min.)
- (xD)
Duman yoğunluğu
IEC 61034-2 & EN 61034-2
Koroziflik
IEC 60754-1; IEC 60754-2
Kullanım sırasında maksimum iletken sıcaklığı
90 °C
Kaynaklar
Kaynaklar
Performans Deklarasyonu
- Performans Beyanı n° : 1001268-TRDE
- Sertifikasyon Tarihi : 12.09.2024
- AVCP (Performans İstikarının Değerlendirilmesi ve Doğrulanması) : Sistem 3
- Onaylanmış kuruluş : 1008
- Beyan edilen performans : Dca-s1,d2,a1
