NA2XS(FL)2Y - XRUHAKXS 1x630/50 mm2
NA2XS(FL)2Y - XRUHAKXS 1x630/50 mm2
12/20 kV XLPE izoleli, tek damarlı, aluminyum iletkenli PE kılıflı enlemesine ve boylamasına su geçirmezlik sağlayan kablolar
Devamını oku- Nexans referansı : 10580409
- Ülke referansı : TR
- EAN : 8680969224659
Açıklama
Açıklama
Standartlar
-
ProductIEC 60502-2
Uygulama Alanı:
Dielektrik kaybı çok düşük olan bu kablolar,yerleşme ve endüstri bölgelerinde,hariçte,toprak altında ve kablo kanallarında ani yük değişimlerinin olduğu enerji tesislerinde kullanılır.

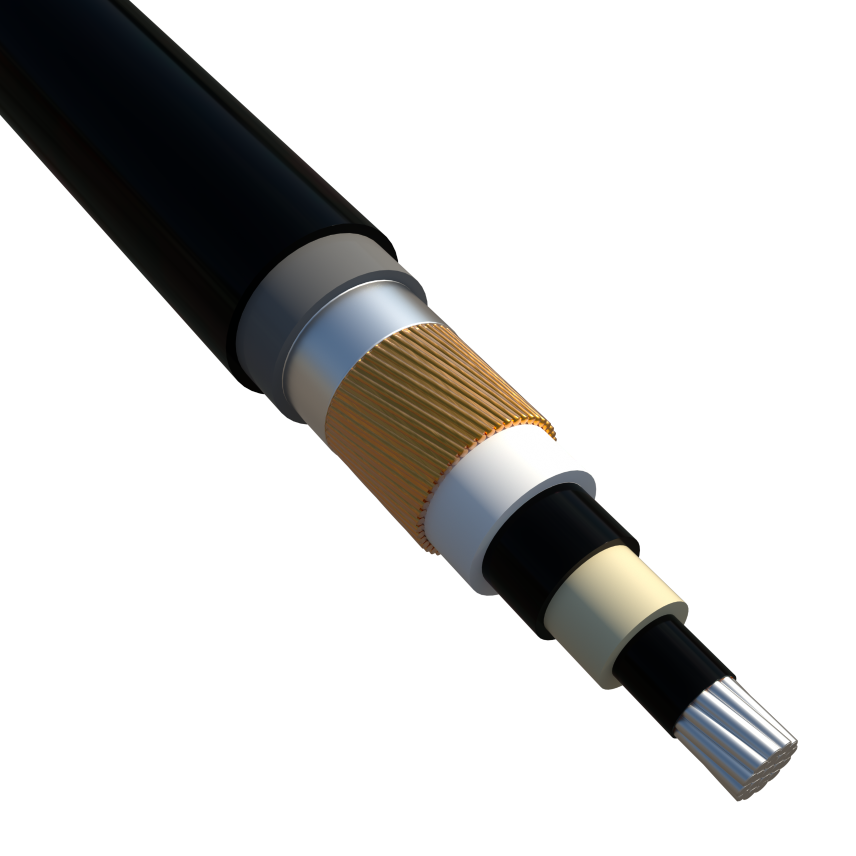

Yapısı:
- İletken :Aluminyum
- İletken ekranı: Yarı-iletken (XLPE)
- İzole: XLPE
- İzole ekranı: Yarı-iletken (XLPE) + su tutucu ban + konsantrik Bakır tel + bakır bant
- Dış kılıf: PE kılıfa yapışan boylamasına aluminyum folyo
Markalama:
NEXANS IEC 60502 XnRUHAKXS (NA2XS(FL)2Y)
Özellikleri
Özellikleri
Yapısal karakteristikler
Yapısal karakteristikler
İletken malzemesi
Alüminyum
İletken şekli
Kompaktlı yuvarlak
İç yarı iletken malzemesi
XLPE
İzole malzemesi
XLPE (Çapraz bağlı polietilen)
Dış yarı iletken malzemesi
XLPE
Ekran
Bakır tel + Bakır bant
Dış kılıf
PE
Boylamasına su geçirmezlik
Yes
Dış kılıf rengi
Siyah
Enlemesine su geçizmezlik
Yes
Halojensiz
IEC 60754-1; IEC 60754-2
İletken esnekliği
Örgülü sınıf 2
Boyutsal karakteristikler
Boyutsal karakteristikler
Damar sayısı
1
İletken kesiti
630 mm²
Dış çap (nominal)
49,0 mm
Yaklaşık ağırlık
3420 kg/km
Kablo sevk uzunluğu(1000 m.)
- cm
Ekran kesiti
50 mm²
Elektriksel karakteristikler
Elektriksel karakteristikler
Anma gerilimi Uo/U (Um)
12/20 kV
İletken DC Direnci 20 °C (maks.)
- Ohm/km
Akım taşıma kapasitesi (havada) 30°C / yatay serilim
930 A
Akım taşıma kapasitesi (toprakta) 15°C / üçgen serilim
- A
Akım taşıma kapasitesi (toprakta) 20°C - yatay serilim
600 A
Gerilim düşümü
0,2 V/A.km
Karakteristik empedans
0 Ohm
Reaktans 50 Hz
0,09 Ohm/km
İzin verilen ekran kısa devre akımı 1s
- kA
İzin verilen iletken kısa devre akımı 1 s
59,2 kA
Kullanım karakteristikleri
Kullanım karakteristikleri
İşletme ortam sıcaklığı
-20 ... 60 °C
Kısa devre iletken sıcaklığı (maks.)
250 °C
Döşeme anındaki bükme çapı (min.)
12 (xD)
Boylamasına su sızdırmazlık
Yes
Enlemesine su sızdırmazlık
Yes
Kullanım sırasında maksimum iletken sıcaklığı
90 °C
UV dayanım
Evet
Kaynaklar
Kaynaklar
Performans Deklarasyonu
- Performans Beyanı n° : 1001220-TRDE
- Sertifikasyon Tarihi : 25.04.2024
- AVCP (Performans İstikarının Değerlendirilmesi ve Doğrulanması) : Sistem 3
- Onaylanmış kuruluş : 1488
- Beyan edilen performans : Eca
