FotoVoltaik / Solar Kablolar H1Z2Z2-K (1.0/1.0 AC - 1.5kV DC)

Solar kablolar, güneş enerjisi santrallerinin uluslararası standartlarına uygun olarak tasarlanmıştır. 1,5 kV nominal DC gerilimi ve 1,8 kV maksimum DC gerilimine sahip doğru akım (D.C.)fotovoltaik sistemlere özel tasarlanmıştır. Bu kablolar, değişken ve zorlu iklim koşullarında uzun süreli kalıcı dış mekan kullanımı için uygundur. 90 ° C'lik normal maksimum iletken sıcaklığında ve 120 ° C'ye kadar 20.000 saat boyunca çalışmak üzere tasarlanmış ve test edilmiştir. Bu nedenle, normal kullanım koşullarında beklenen kullanım süresi 25 yıldan fazladır (Arrhenius-Diyagramına göre kullanım ömrü).

Devamını oku

Download all documents

Bize ulaşın

ürünler

Dış kılıf rengi

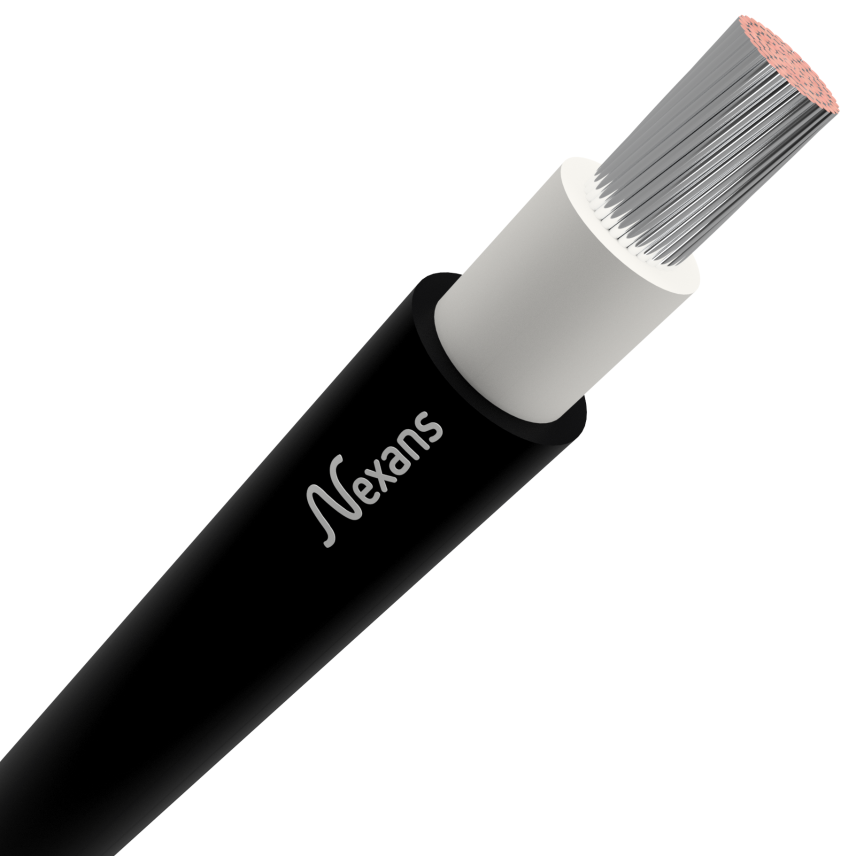

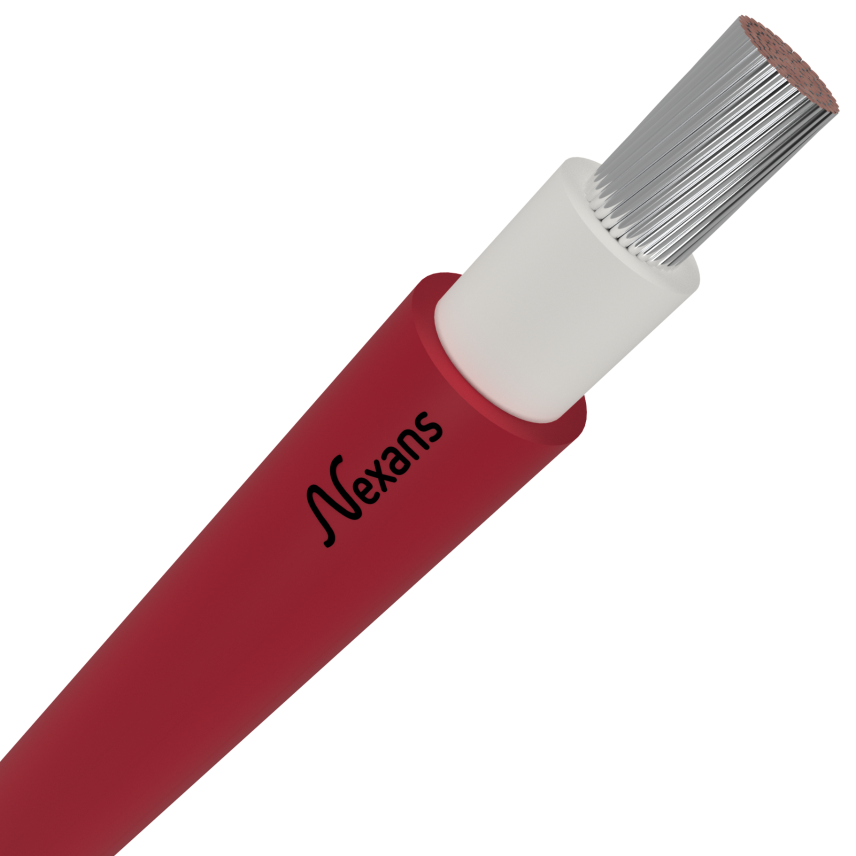

Siyah Kırmızı

ürünler

Açıklama

Standartlar

Product

EN 50618

Uygulama Alanı

Bu son teknoloji ürünü AC 1.0/1.0 ve DC 1.5kV çapraz bağlı kablolar, güneş enerjisi santrali için olağanüstü performanslar, kolay kurulum ve uzun vadeli güvenilirlik sunar. Yardımcı Ölçekli güneş santralleri veya çatılar için fotovoltaik panelleri bağlarlar ve ayrıca bunları dizilim kutusuna (varsa) veya potansiyel olarak invertöre bağlarlar.

Rumuz: H1Z2Z2-K

Standard: EN 50618

Akım Taşıma Sıcaklıkları

Ortam Sıcaklığı = 60°C

Maksimum İletken Sıcaklığı = 120°C

EN 50525-2-21, Annex E' ye göre AD8 Suya dayanım

Kablo Yapısı

İletken: Esnek kalaylı bakır, IEC 60228’e göre sınıf 5
İzole: Çapraz bağlı halojen içermeyen (XL-HFFR)
Dış Kılıf: Çapraz bağlı halojen içermeyen (XL-HFFR)

Özellikleri

Yapısal karakteristikler

İletken malzemesi

EN 60228'e uygun kalay kaplı sınıf 5 bakır

İzole malzemesi

Çapraz bağlı (XL) HFFR, EN 60811 ve EN 60216-1-2

Halojensiz

IEC 60754-1

Dış kılıf

Cross-linked (XL) HFFR acc. to EN 60811 and EN 60216-1-2

Elektriksel karakteristikler

Anma gerilimi Uo/U (Um)

1.0/1.0 (1.2) kV AC 1.5/1.5 (1.8) kV DC

Kullanım karakteristikleri

Alev geciktirme

IEC 60332-1-2

İşletme ortam sıcaklığı

-40 ... 90 °C

Kısa devre iletken sıcaklığı (maks.)

250 °C

Duman yoğunluğu

IEC 61034-2

Koroziflik

Az (IEC 60754-2)

Kullanım sırasında maksimum iletken sıcaklığı

120 °C
